磁環根據作用怎樣選擇?

返回列表 來源: 知乎 發布日期: 2021.10.27

正常情況下,當干擾信號的頻帶較寬時,可以在電源線上套兩個磁環,每一個繞組不同的匝數,這樣可以同時抑制高頻干擾和低頻干擾。在共模扼流圈作用機理上,其阻抗越大,抑制干擾效果越明顯。共模扼流圈的阻抗來自于共模電感lcm=jwlcm,從公式中可以看出,對于某一頻率的噪聲,磁環的電感越大越好。但是事實并非如此,因為實際的磁環上還有寄生電容,它以電感并聯方式存在。在遇到高頻干擾信號時,電容的容抗會很小,造成磁環電感短路,導致共模扼流圈失靈。


1-3

鎳鋅鐵氧體和錳鋅鐵氧體是根據干擾信號頻率特征選擇前者,前者高頻特性要好于后者。錳鋅鐵氧體的磁導率可達數千---上萬,而鎳鋅鐵氧體則可達數百---上千。隨著鐵氧體磁導率的提高,其低頻阻抗增大,高頻阻抗減小。因此,在抑制高頻干擾時,宜選用鎳鋅鐵氧體,反之則采用錳鋅鐵氧體?;蛘咴谕桓€束上同時套上錳鋅、鎳鋅鐵氧體,可有效地抑制寬頻干擾。

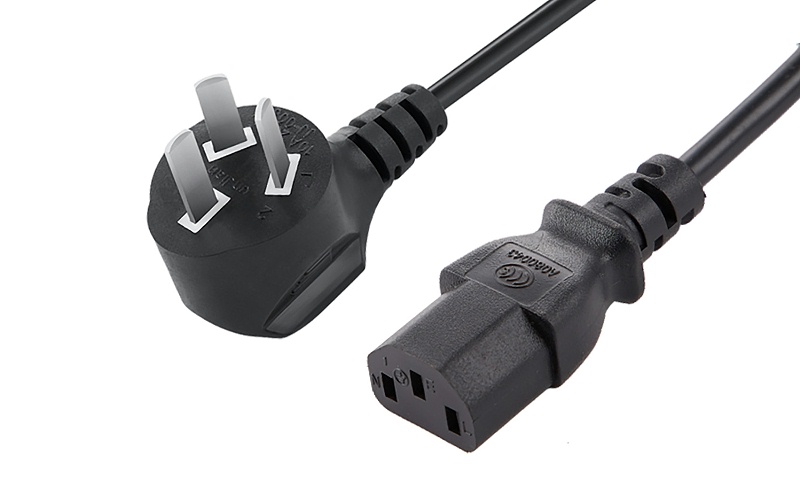

國標三插+品字尾-1

        內部和外部徑差值越大,縱向高度越大,阻抗也越大,但磁環內徑必須緊貼電纜,防止漏磁。磁環的安裝位置應盡可能靠近干擾源,即緊貼電纜的進出口。
