磁環的使用方法

返回列表 來源: 知乎 發布日期: 2021.10.28

不一樣工作頻率下磁環有不一樣的阻抗特性,通常低頻是阻抗很小,高頻時阻抗大幅度升高。訊號工作頻率越高,磁場越容易輻射出去,通常電源線是沒有屏蔽的,比如現在我所用的CAN總線,這些電源線就成了完美的外置天線。這一個外置天線不斷的接收附近的高頻訊號,這些訊號的疊加變更了具體要傳輸?shù)挠嵦?hào)。

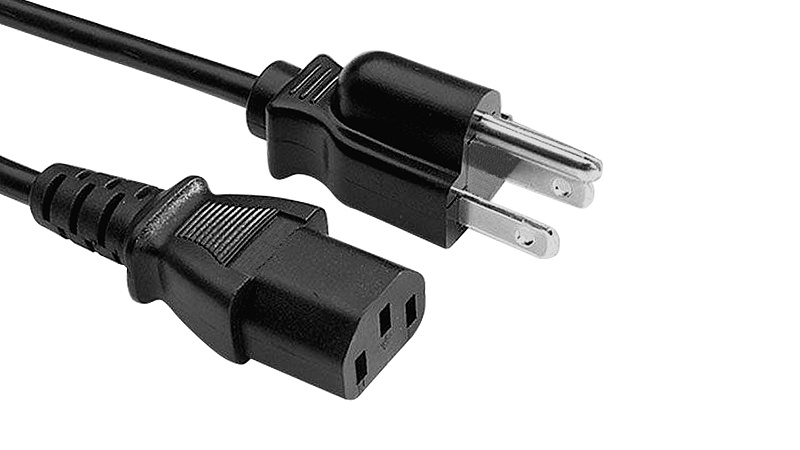

美規三插+品字尾

磁環能夠有效的順利通過有效的訊號,與此同時抑止高頻的電磁干擾。在高頻段(大于10MHz),感抗依然保持很小,而阻抗很大,促使高頻訊號的能量透過永磁材料時,轉化成熱量釋放出去,從阻礙了高頻訊號的順利通過,抑止了高頻訊號的干擾。

通常最佳抑止工作頻率范圍跟鐵氧體磁芯抑止器件有關,通常導磁率越高,抑止工作頻率越低,鐵氧體磁芯體積越大,抑止作用也越好,體積一定時,長而細的比短而粗的抑止效果好內勁越小抑止作用也越好。抑止共模信號干擾時,能夠?qū)⒂嵦?hào)(連根差分信號線)或電源線(正負線)與此同時透過磁芯,為了提升作用,能夠在磁芯上對稱的繞幾圈,提升電感量,提高對共模訊號的消除作用,但是對差摸訊號沒有影響。器件應當組裝在接近干擾源的地方,對于輸入輸出電路,應盡量接近屏蔽盒的進出口出。

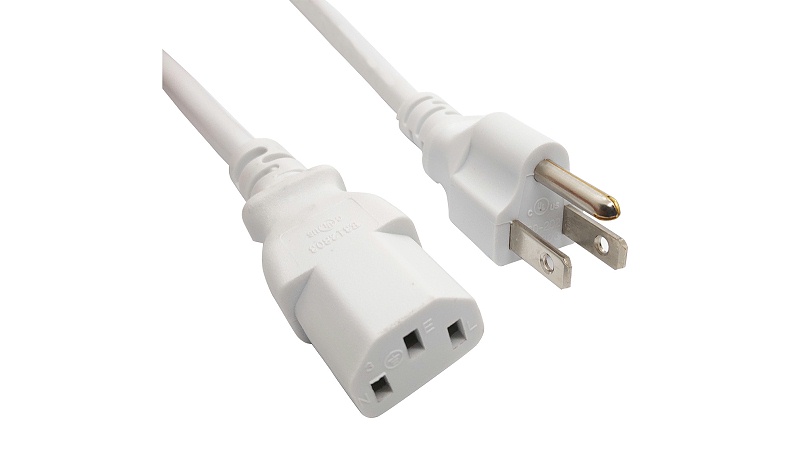

白色美規三插+品字尾

更多關于電源線廠家的相關資訊,盡在東莞鈞堅。東莞市鈞堅塑膠科技有限公司專注于研發、生產、加工插頭電源線、各類AC、DC線材、電腦周邊連接線、電子連接線以及PVC膠料的廠家。主營產品有美式插頭電源線,國標插頭電源線,歐規插頭電源線等,歡迎來電咨詢。
