我們平時說的屏蔽線,電源線在線纜結構上的所謂“屏蔽”,實質上是一種改善電場分布的措施。
電纜導體由多股導線絞合而成,它與絕緣層之間易形成氣隙,導體表面不光滑,會造成電場集中。在導體表面加一層半導電材料的屏蔽層,它與被屏蔽的導體等電位,并與絕緣層良好接觸,從而避免在導體與絕緣層之間發生局部放電。這一層屏蔽,又稱為內屏蔽層。
在絕緣表面和護套接觸處,也可能存在間隙,電纜彎曲時,油紙電纜絕緣表面易造成裂紋,這些都是引起局部放電的因素。在絕緣層表面加一層半導電材料的屏蔽層,它與被屏蔽的絕緣層有良好接觸,與金屬護套等電位,從而避免在絕緣層與護套之間發生局部放電。
相對于所有的弱信號,如模擬量、數字量、通信等信號最好都采用屏蔽電纜,且屏蔽層雙端接地,多接幾次效果更佳。屏蔽層不可以有電流經過,所以要把所有設備的E連接到一起,即等電勢連接。注意選擇合適面積的導線來連接。信號電纜不要與動力電纜并行布置。要找到設備的 E點。接地與接零不是一回事,要注意區分。
更多關于電源線

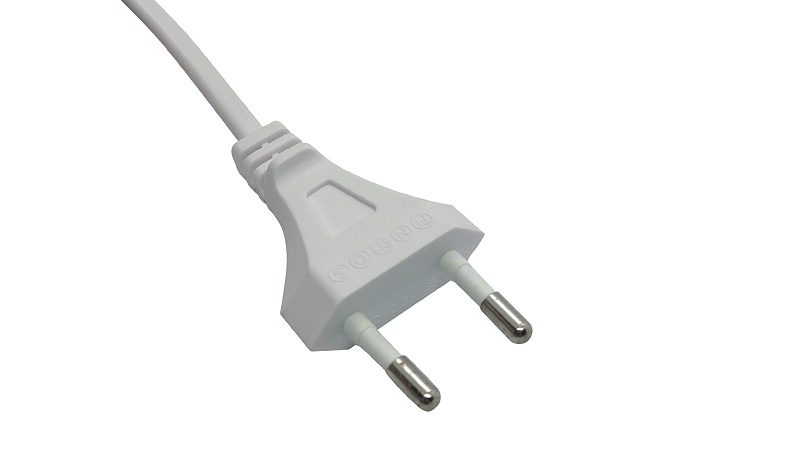

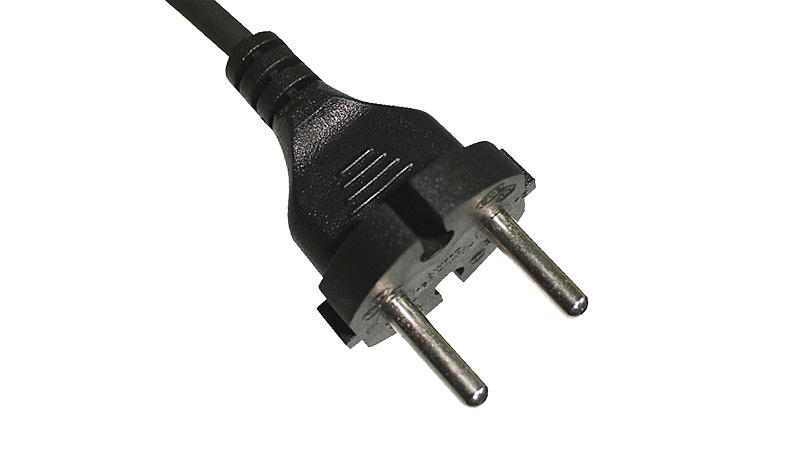

廠家的相關資訊,盡在東莞鈞堅。東莞市鈞堅塑膠科技有限公司專注于研發、生產、加工插頭電源線、各類AC、DC線材、電腦周邊連接線、電子連接線以及PVC膠料的廠家。主營產品有美式插頭電源線,國標插頭電源線,歐規插頭電源線等,歡迎來電咨詢。
