電源線上安裝濾波器和鐵氧體磁環的作用--電源線廠家

返回列表 來源: 知乎 發布日期: 2021.08.13

    當我們產品需要過EMC的時候,通常會看到在電源線上加一個濾波器和屏蔽磁環,這兩者具體起什么作用呢?



    電磁干擾源按照傳輸途徑可分為傳導干擾和輻射干擾兩大部分。電網和設備的干擾信號可以通過電源線相互產生影響。而電源線的傳導干擾一般又分為共模干擾(線地干擾,LN 分別與地線間的干擾,在LN中同時存在,大小相等,相位相同)和差模干擾(線間干擾,在 LN中同時存在,大小相等,相位相反)兩大部分。通常在設備的電源入口處安裝一個低通濾波器(濾波器安裝時一定要可靠接地),這個濾波器只容許設備的工作頻率通過,而對較高頻率的干擾有很大的損耗。 上圖為濾波器的內部電路圖,有心的朋友應該發現了,這個電路跟開關電源的輸入 EMI電路很相似。

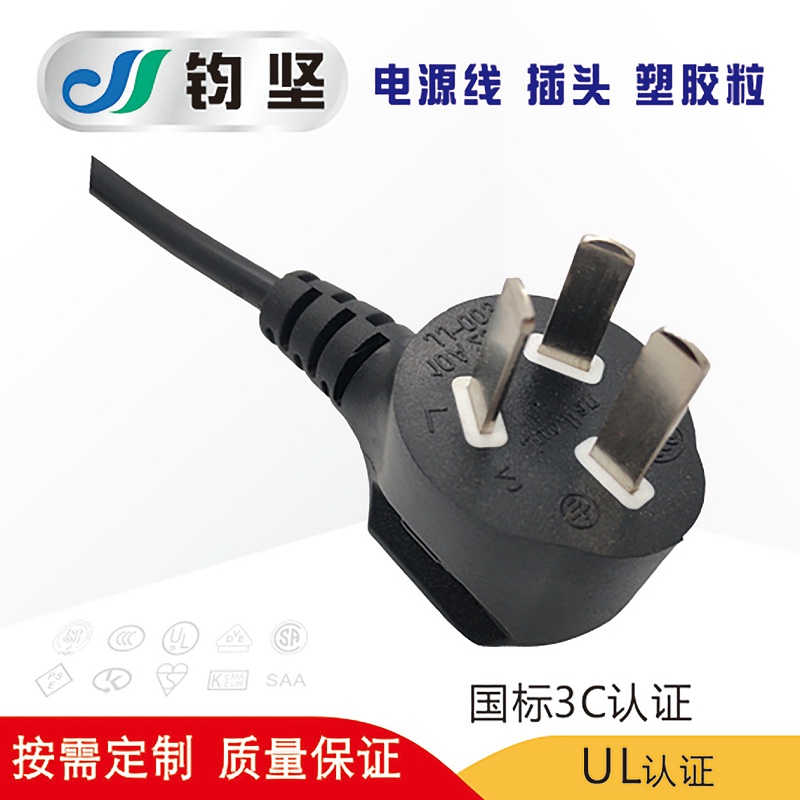

國標三插ok

    我們一般使用的低通電源濾波器不能有效地抑制快速瞬變脈沖干擾,其主要的抑制方法是通過在電源線上加鐵氧體磁環將其轉化為熱量消耗掉(使用時盡量使電源線和磁環內壁緊密接觸)。(繞線圈數越多,電感量越大,濾波效果越好)。

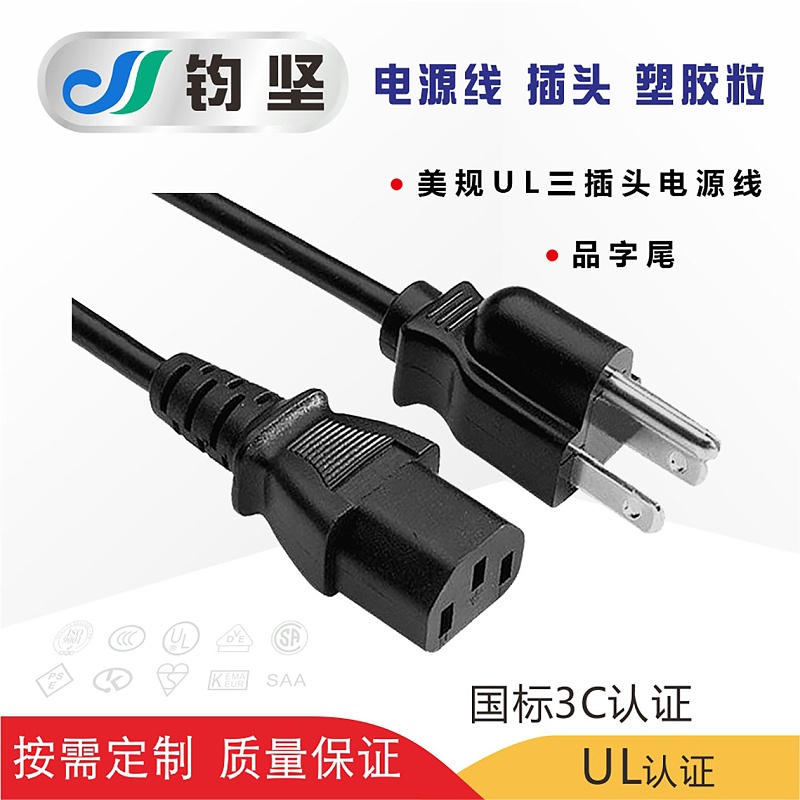

美規三插+品字尾-1ok

更多關于電源線 廠家的相關資訊,盡在東莞鈞堅。東莞市鈞堅塑膠科技有限公司專注于研發、生產、加工插頭電源線、各類AC、DC線材、電腦周邊連接線、電子連接線以及PVC膠料的廠家。主營產品有美式 插頭電源線,國標插頭電源線,歐規插頭電源線等,歡迎來電咨詢。
