下面主要說下電子線的過電流能力。

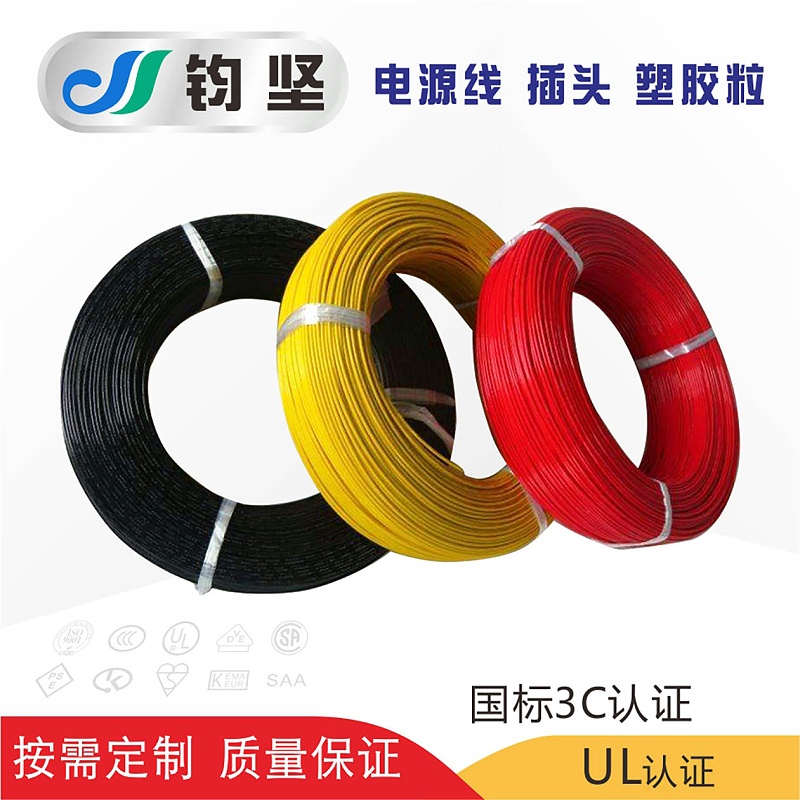

電子線(hook wire)一般指電器設備內部線,通電性主要是以弱電為主,跟強電范疇的電纜是不同概念的。
有如下3個系列標準:
UL標準【美國保險商試驗所(Underwriter Laboratories Inc.)】
3C標準【中國強制性產品認證(China Compulsory Certification)】
VDE標準【德國電氣工程師協會(Verband Deutscher Elektrotechniker)】
我們目前比較常用的是UL標準,單位為AWG【American Wire Gauge 美國線規】
我經常用到的有UL1007,UL1015電子線。

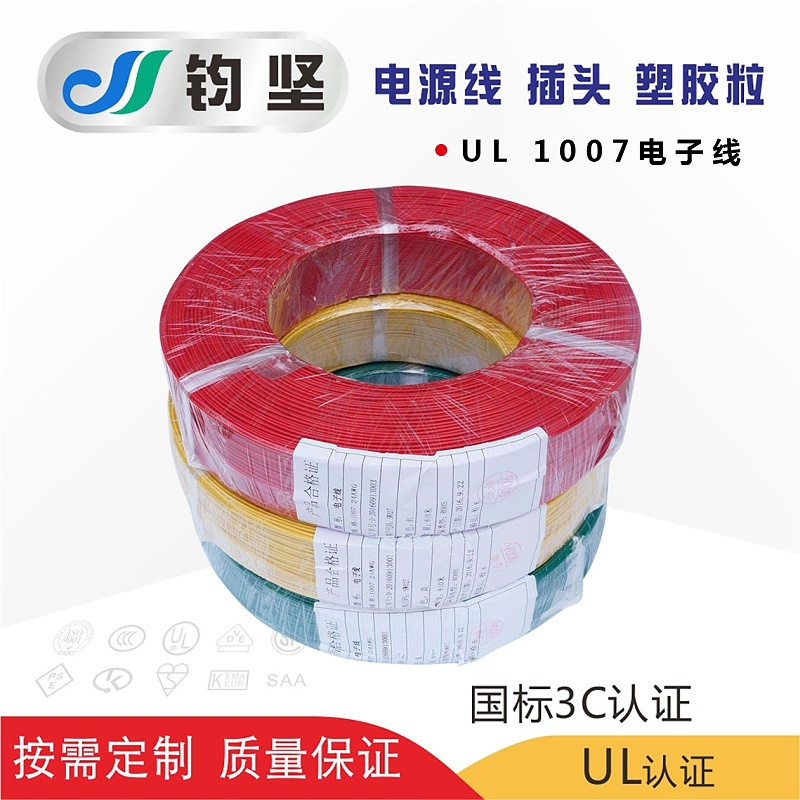

UL1007電子線: 耐電壓300V,耐溫-10度~80度;導體使用單支或絞合32-16AWG鍍錫或露銅;PVC(聚氯乙烯)絕緣,符合ROHS環保標準;絕緣厚度均勻、易裁線、易剝皮。
UL1015電子線: 耐電壓600V,耐溫-20度~105度;導體使用單支或絞合28-10AWG鍍錫或露銅;PVC(聚氯乙烯)絕緣,符合ROHS環保標準;絕緣厚度均勻、易裁線、易剝皮。
注意:同一線號,UL1015與UL1007的導體截面積、線數、線徑、阻值是一樣的,不同的外皮的規格。
截面積計算方法如下:
一般銅導線的安全載流量為5~8A/mm2,鋁導線的安全載流量為3~5A/mm2。
利用銅導線的安全載流量的推薦值5~8A/mm2,計算出所選取銅導線截面積S的上下范圍:
S=[ I /(5~8)]
=0.125 I ~0.2 I(mm2)
S-----銅導線截面積(mm2)
I-----負載電流(A)
舉例:AWG28,導體單股直徑為0.32mm,那么其截面積為(0.32/2)X(0.32/2)XPI=0.0804mm2
那么安全載流量區間為:0.402A~0.6432A
